注塑模運動件表面DLC涂層提高模具耐模性運用

GDM制作的注塑模具，以往運動部件的耐模性是一個難解決的問題，通常通過氮化或淬火處理。但遇到模具生產數量大的時候，例如生產80萬到100萬模，這種工藝無法滿足耐磨壽命要求。

DLC是一種較新的工藝，由碳元素構成、在性質上和鉆石類似。由于具有高硬度和高彈性模量，低摩擦因數，耐磨損以及良好的真空摩擦學特性，很適合于作為耐磨涂層。

傳統的真空蒸發鍍膜法具有較高的沉積速度, 生成的薄膜純度高, 但薄膜與基體結合強度差, 加。離子注入法與基體結合牢固, 表面不存在粘附破裂或剝落。然而, 離子注入的注入層太薄, 僅數百納米, 在耐磨工況下應用受到一定限制。

為了克服真空蒸發鍍膜法結合力差以及離子注入法注入層淺的問題,把薄膜蒸發沉積與離子注入技術結合起來,真空蒸發離子束輔助沉積技術。該技術在用蒸發源(電子束) 將元素沉積在基片上的同時, 用離子轟擊鍍層, 以獲得比離子注入層更厚、比蒸發鍍膜法附著力更大的高性能致密膜層。

經真空蒸發離子束輔助鍍膜處理后形成了光滑、致密的DLC薄膜, DLC 薄膜降低了基體材料的摩擦因數, 改善了摩擦學性能。

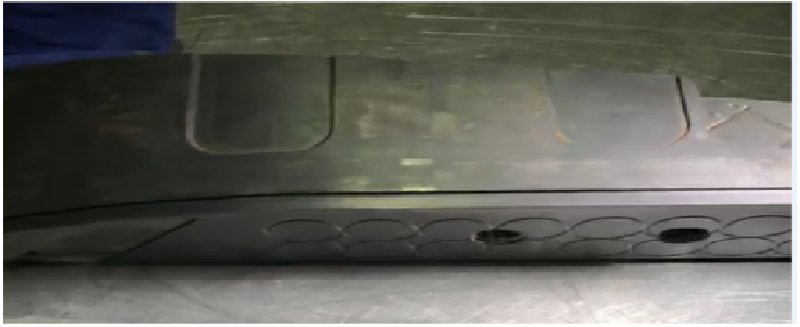

一下圖例是斜頂DLC圖層的運用。取得良好性能效果。
