石墨電極特性研究及加工技術革新

眾所周知,在模具加工行業EDM放電加工有著其獨特的功能與優勢,EDM能加工出CNC加工中心和WEDM線割機床所加工不了的零件特征,還可以按照客戶的要求加工各式紋面特征。以至EDM放電加工技術在模具行業得到廣泛應用,甚至具有不可取代的地位.

石墨電極,一個普普通通、烏黑發亮的碳素材料，因其具有加工速度快、重量輕、不易變形、價格低廉的先天優勢，成為EDM放電加工優先選用的電極材料，但是對于石墨電極的加工提效和加工技術的研究一直是模具人不斷的追求，我們就石墨電極加工的方法進行了一系列的改良，今天就說說我們其中的一個小改善：(有圖有真相)

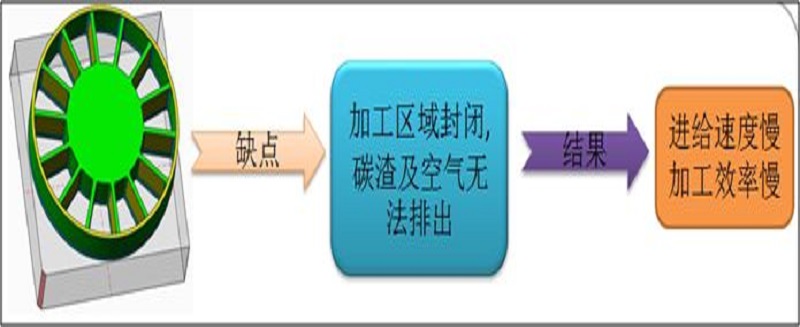

改善前：如圖一：石墨電極的加工區域呈封閉狀態，在加工過程中，碳渣和空氣無法及時排出，造成容易出現積碳電傷工件和電極爆裂的現象，而且加工速度非常慢。

(圖一)：

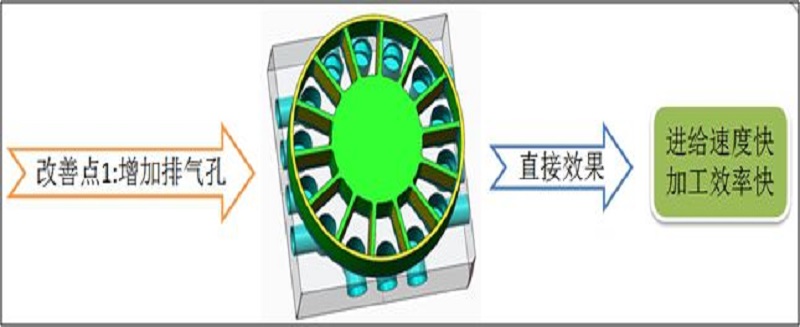

改善后：如圖二：在石墨電極的封閉區域開幾個小氣孔，在加工過程中，碳渣和空氣及時從氣孔里排出，不會出現積碳電傷工件和電極爆裂的現象，而且加工速度明顯提升。

總結：小改善、大作用。 增加排氣孔的電極，不但不會出現積碳電傷工件和電極爆裂的現象，還能依電極材料大小不同可以提高加工效率13%~22.5%不等(電極越大越深提效越多) 。
