汽車前大燈裝飾框(Main bezel)模具技術總結

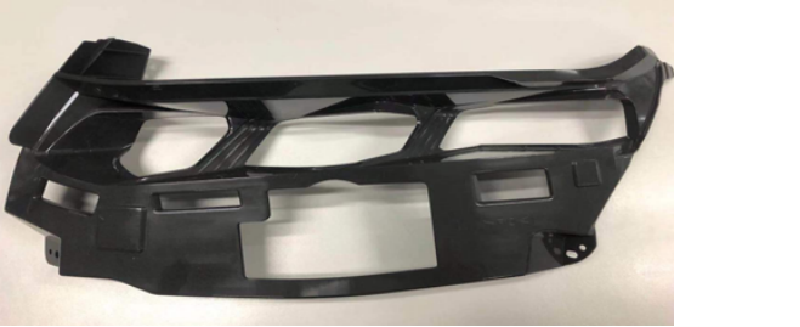

汽車前大燈裝飾框是車燈上最重要的零件之一，外觀要求嚴格，模具需電鍍處理。對于汽車前大燈裝飾框模具，設計時要注意以下幾點：

(1)電鍍件首先要避免熔接線，因為電鍍件有任何的熔接線都會顯現出來，影響塑件外觀，設計澆注系統時要避免熔接線，如果熔接線不可避免，則要設法把它趕到非外觀區域,澆注系統設計前要通過模流分析驗證。

(2)裝飾框表面一般都設計有花紋，設計模具時要注意塑件花紋的深度，一般容易產生流紋。

(3)塑件材料成型工藝范圍小，塑件表面易產生亮斑而且很難控制。模具澆注系統設計時流道要粗且大，澆口采用扇形澆口，澆口寬度最大尺寸35~40mm左右，利于熔體填充。

(4)裝飾框塑件很容易出現粘定模的現象，解決塑件粘定模的前期設計預防一般是：

a.在塑件容易粘模包緊力大的內側面設計倒扣紋，倒扣紋深度在0.5~1mm，倒扣紋設計在靠近塑件的圓角處。

b.塑件定模包緊力大處其相對應的塑件內側面設計加強筋，并在推桿上設計倒扣勾。根據本塑件特點，在6個LED燈區域內側面塑件上要設計加強筋與BOSS柱(俗稱司筒柱)，避免塑件出現變形。
