加工斜孔類配合間隙改善技術優化改善報道

汽車模日期章斜孔類加工圓度配合間隙公差要求在0~+0.005之間，現有加工方法是電極翻面加工后由EDM三軸聯動加工，加工尺寸精度在0.03~0.1之間(橢圓)，無法滿足加工需求。

提高斜孔類加工效率，配合間隙公差要求達到0~+0.005之間。改變電極設計方式及加工方法.

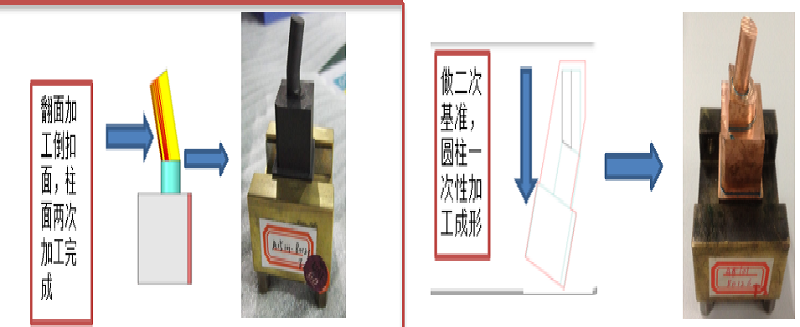

電極翻面加工成橢圓,尺寸精度不高電極材料-石墨電極光潔度達不到0.005mm的配合度,粗工石墨，精工銅電極.

電打參數及加工策略由普通模具加工參數改成精密模具加工參數，加工策略改成C軸+多軸加工方式.

減少返工成本：1800元;改善后EDM節約改模返工成本：5Χ3Χ80元=1200元。

加上電極成本合計為：1200+ 200Χ3 =1800元

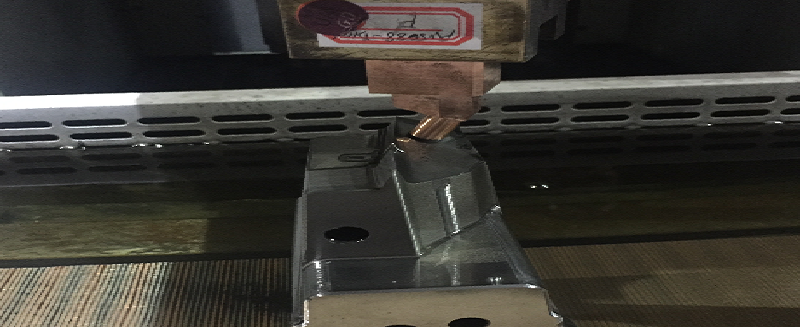

通過選用電極，改變加工電極工藝來保證電極精度，EDM按電極按電打圖坐標多軸聯動加工，解決當前日期章孔加工成橢圓的情況。
