火花機螺旋、斜齒、軸類部品加工技術優化改善報道

鞏固螺旋、斜齒、軸類部品等EDM加工部品經驗，制成加工標準，方便后續類似產品控制加工質量、提高效率、節約成本及訂單承接加工。

螺旋、斜齒產品形狀復雜，自上而下旋轉無接痕，精度要求不高，光潔度Ra0.8μ以上，型腔采用電極治具進行拋光處理，電打EDM-4軸按3D模型角度補正放電加工至Ra1.0μ。

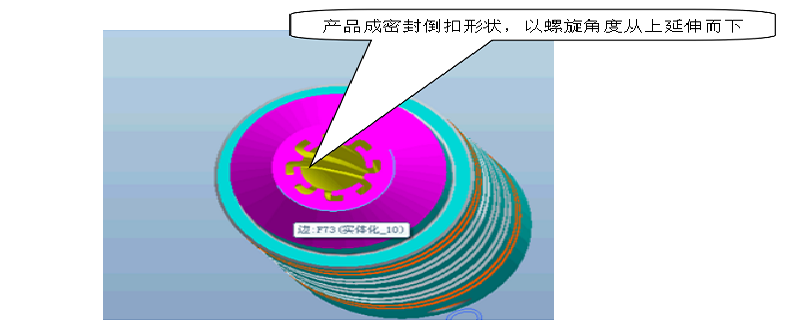

通過評審分析，螺旋、斜齒產品主要產品密封倒扣狀，以螺旋角度從上延伸而下，壁厚0.9非常薄，電極需要采用分段設計，用WEDM加工保證電極不變形達到電極加工精度：

電極設計時，需在軟件上模擬電極分段切割長度不宜過長上下差生的角度誤差控制在0.015MM范圍內。

電極設計時需提供方便現場實際操作的精準定位基準，同時電極裝夾工藝孔需考慮與機床主軸同心、無干涉、穩固，電打圖標注一周360度旋轉方向、牙距。

電極粗公采用鎢銅材料降低WEDM線割電極難度放電加工損耗量，精公采用進口紅銅確保放電加工粗糙度Ra0.8μ~Ra0.4μ。電極采用WEDM加工，加工時控制變形量在0.01MM內。電極表面氧化層采用拋光處理提高效率與放電穩定性，拋光時注意不能拋變形。
