電極設計圖紙自動防呆改善措施

生產技術二科:郭書軍

以往我司電極設計下發的圖紙都是沒有自動防呆措施的, 只是在重要的備注一欄里寫上”看圖字樣”,但是在實際的生產過程中現場操作員為了貪圖方便或者其它原因經常忘記看圖,導致一些重要注意事項遺漏, 造成品質異常發生.

因為目前司經過改善,EDM加工已經實現掃二維條碼自動產生程式加工,這種便捷的加工方式也給現場操作員帶來一定的惰性,什么條件下都自動掃條碼加工,不看圖紙了, 造成圖紙上有些重要的信息遺漏掉,產生品質異常：(如圖一)

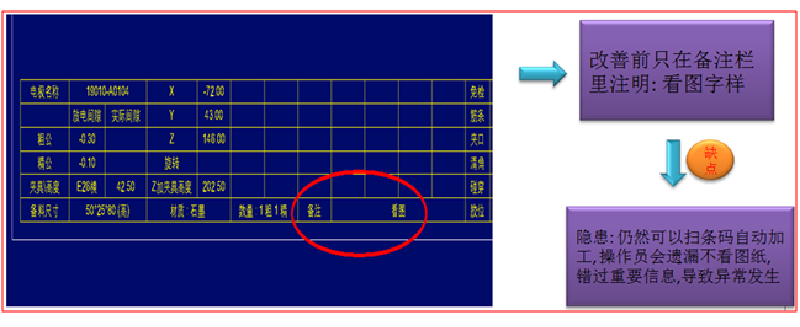

(圖一)： 雖然圖紙上有備注看圖, 但實際操作可以貪圖方便漏看:

解決方案：對于一些重要的信息,我們在備注一欄里注明,如電極側打、拆夾具加工、C軸擺角度加工、等這些可能會造成品質異常發生的重要信息，系統會自動報警停止EDM加工程序。迫使操作員看圖, 查看具體報警原因，從而采取相應的加工方式，以此保證質量. 杜絕品質異常的發生。(如圖二)

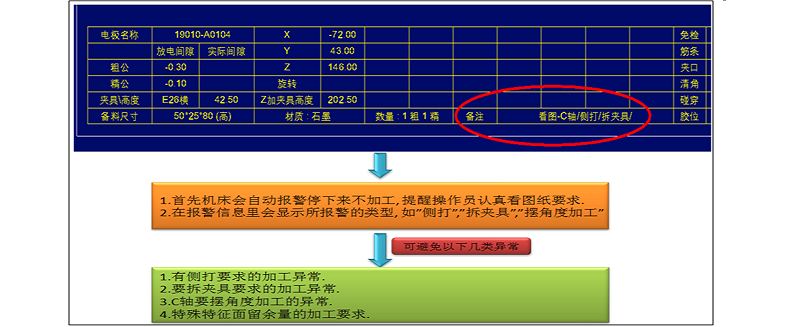

(圖二)：對于一些重要的信息,我們在備注一欄里注明，系統自動停機報警：

總結：小改善、大作用。通過這個改善，迫使系統在識別了重要的信息后機床自動停機報警，提醒操作員查看圖紙上的具體要求，從而采取相應的措施，保證加工質量。
